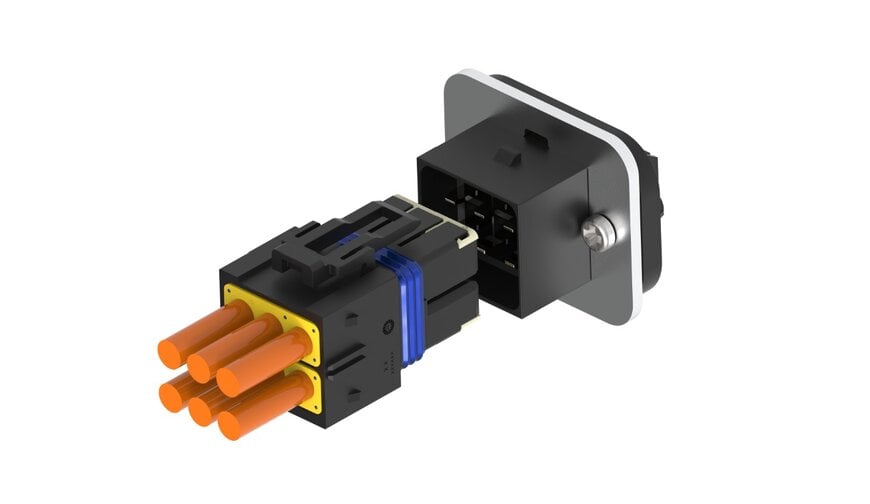

Hochstromsteckverbinder für industrielle Automatisierungssysteme

TE Connectivity hat neue AMP Max Verriegelungssteckverbinder vorgestellt, die für Board-to-Wire-Verbindungen mit hohen Stromstärken in der industriellen Automatisierung, Gebäudetechnik, Energietechnik und Robotik entwickelt wurden. Die Steckverbinderfamilie kombiniert hohe Stromtragfähigkeit, kompakte Abmessungen und verschiedene Abdichtungsoptionen, um den steigenden Anforderungen an die Leistungsdichte moderner elektronischer Systeme gerecht zu werden.

Energieverteilung auf Leiterplattenebene für industrielle Anwendungen
Industrieanlagen, HVAC-Systeme, Lagerautomatisierungslösungen, Robotersysteme, Energiespeicheranlagen und Solarwechselrichter benötigen zunehmend Steckverbinder, die höhere Ströme übertragen können und gleichzeitig weniger Platz auf Leiterplatten beanspruchen. Da Entwickler mehr Funktionalität auf gleichem Bauraum integrieren möchten, ist die Energieverteilung auf Leiterplattenebene zu einem wichtigen Aspekt des Systemdesigns geworden.

Die AMP Max Steckverbinderfamilie wurde entwickelt, um diese Anforderungen durch die Kombination kompakter Bauformen und hoher elektrischer Leistungswerte zu erfüllen. Die Steckverbinder unterstützen Hot-Plug-Funktionen und sind für Ströme von bis zu 32 A ausgelegt, wodurch sie die Energieverteilung in Industrie- und Gebäudeautomationssystemen unterstützen, in denen zuverlässige Hochstromverbindungen erforderlich sind.

Zu den Anwendungsbereichen gehören Motorantriebe, Steuerungssysteme, Stromversorgungen, Beleuchtungsinfrastrukturen, Batteriespeichersysteme sowie fortschrittliche Robotikplattformen einschließlich humanoider Roboter.

Hohe Leistungsdichte bei kompaktem Steckverbinderdesign
Ein wesentliches Merkmal der AMP Max Serie ist die Kombination hoher elektrischer Leistung mit einer vergleichsweise kompakten Bauform. Die Steckverbinder unterstützen Nennspannungen von bis zu 600 V AC/DC bei einem Rastermaß von 5,7 mm und ermöglichen damit eine hohe Leistungsübertragung auch in Anwendungen mit begrenztem Bauraum.

Eine höhere Leistungsdichte kann insbesondere in Schaltschränken, kompakten Automatisierungsanlagen und dezentralen Energiesystemen von Vorteil sein. Durch die Verringerung des Platzbedarfs für Stromverbindungen können Entwickler die Systemintegration verbessern und Anlagenlayouts vereinfachen.

Die Steckverbinderfamilie ist sowohl in abgedichteten als auch in nicht abgedichteten Ausführungen erhältlich und eignet sich damit für unterschiedliche Einsatzumgebungen.

Steckverbinderbeständigkeit und Umweltschutz
Industrielle und externe Installationen setzen elektrische Verbindungen häufig Staub, Feuchtigkeit, Vibrationen und Temperaturschwankungen aus. Um diesen Herausforderungen zu begegnen, bietet TE Connectivity innerhalb des AMP Max Portfolios verschiedene Schutzstufen an.

Die Variante mit dem höchsten Schutzgrad erreicht durch ein integriertes Schraubverriegelungssystem die Schutzart IP67. Nach den IEC-Schutzartklassifizierungen bedeutet IP67 vollständigen Schutz gegen Staubeintritt sowie Schutz gegen zeitweiliges Untertauchen in Wasser unter definierten Bedingungen.

Zusätzliche Varianten mit Schutzarten IP65 und IP56 bieten Schutz gegen Staub und Spritzwasser und ermöglichen gleichzeitig eine schnellere Installation durch Verriegelungs- oder Clipmechanismen. Für Standardumgebungen stehen zudem nicht abgedichtete Versionen zur Verfügung.

Eine integrierte Schraubverriegelung erhöht die Vibrationsfestigkeit und trägt zur Aufrechterhaltung der Dichtheit in anspruchsvollen Einsatzumgebungen bei.

Flexible Kontaktbeschichtungen und Lebensdauerleistung
Die AMP Max Serie ist mit verschiedenen Kontaktbeschichtungen erhältlich, um unterschiedliche Anforderungen hinsichtlich Haltbarkeit und Kosten zu erfüllen.

Verzinnte Kontakte unterstützen bis zu 30 Steckzyklen und eignen sich für Standardanwendungen, bei denen Steck- und Trennvorgänge selten erfolgen. Für anspruchsvollere Umgebungen bietet TE Connectivity Kontakte mit Palladium-Nickel-Beschichtung und Gold-Flash (PdNi + Au) an, die mindestens 100 Steckzyklen ermöglichen und gleichzeitig eine verbesserte Korrosionsbeständigkeit bieten.

Die Steckverbinder unterstützen Leiterquerschnitte von AWG 10 bis AWG 20 und sind damit mit einer Vielzahl von Industrie- und Energieanwendungen kompatibel.

Diese Optionen ermöglichen es Entwicklern, Steckverbinder entsprechend den Anforderungen an Lebensdauer, Umgebungsbedingungen und Wartungszyklen auszuwählen.

Fertigungsintegration und Montageeffizienz
Die Steckverbinder wurden für automatisierte Pick-and-Place-Fertigungsprozesse entwickelt, die in der Elektronikproduktion mit hohen Stückzahlen weit verbreitet sind. Dieser Ansatz kann die Montagekonsistenz verbessern und den manuellen Aufwand reduzieren.

TE Connectivity bietet abgedichtete und nicht abgedichtete Header für Through-Hole-Reflow-Prozesse (THR) an, wodurch die Integration in bestehende Fertigungsabläufe vereinfacht wird. Das Unternehmen kündigte außerdem SMT-Varianten an, deren Einführung für 2027 abhängig von der Marktnachfrage geplant ist.

Die Unterstützung automatisierter Fertigungsprozesse entspricht den Anforderungen moderner digitaler Lieferketten, in denen Hersteller Produktionsprozesse effizienter gestalten und Prozessschwankungen reduzieren möchten.

Verriegelungsmechanismen und Installationsflexibilität
Um unterschiedliche Leiterplattenlayouts und Installationsanforderungen zu unterstützen, sind AMP Max Steckverbinder sowohl in vertikaler als auch in horizontaler Ausführung erhältlich.

Die Steckverbinder verfügen über Terminal Position Assurance (TPA) sowie sekundäre Verriegelungsmechanismen, die die Haltekraft der Kontakte erhöhen und das Risiko unvollständiger Montage reduzieren. Diese Funktionen verbessern die Zuverlässigkeit von Verbindungen in Umgebungen mit Vibrationen, Bewegungen oder regelmäßigen Wartungsarbeiten.

Mehrere Verriegelungsoptionen und flexible Montagesysteme vereinfachen die Installation und reduzieren gleichzeitig das Risiko von Fehlsteckungen während der Montage oder Wartung.

Zusätzlicher Kontext
Dieser Abschnitt enthält technische Spezifikationen und Wettbewerbsvergleiche, die in der ursprünglichen Pressemitteilung nicht enthalten waren.

Der Markt für industrielle Hochleistungssteckverbinder umfasst Produkte wie die Molex Mini-Fit Serie, Amphenol Minitek Power Steckverbinder, Phoenix Contact COMBICON Leistungssteckverbinder sowie die Han Industriesteckverbinder von Harting. Zu den typischen Vergleichskriterien gehören Strombelastbarkeit, Spannungsfestigkeit, Kontaktabstand, Schutzart, Steckzyklen, Vibrationsbeständigkeit und Fertigungskompatibilität.

Mit einer Strombelastbarkeit von bis zu 32 A und einer Nennspannung von 600 V AC/DC bei einem Rastermaß von 5,7 mm positionieren sich die AMP Max Steckverbinder im wachsenden Marktsegment kompakter Hochleistungs-Verbindungslösungen für industrielle Automatisierung, Energieinfrastruktur, Robotik und Gebäudetechnik. Die Verfügbarkeit von IP67-zertifizierten, abgedichteten Varianten, Hot-Plug-Funktionalität und verschiedenen Kontaktbeschichtungen bietet Vorteile für Anwendungen, die eine Kombination aus Umweltschutz, hoher Leistungsdichte und langer Lebensdauer erfordern. Im Vergleich zu größeren Industriesteckverbindersystemen werden kompakte Leiterplatten-Steckverbinder zunehmend eingesetzt, um höhere Leistungsdichten und stärker integrierte Anlagenarchitekturen in modernen Automatisierungsumgebungen zu unterstützen.

Bearbeitet von Aishwarya Mambet, Induportals-Redakteurin, mit Unterstützung von KI.
